Sobr Drive Sensor 01 датчик наклона перемещения

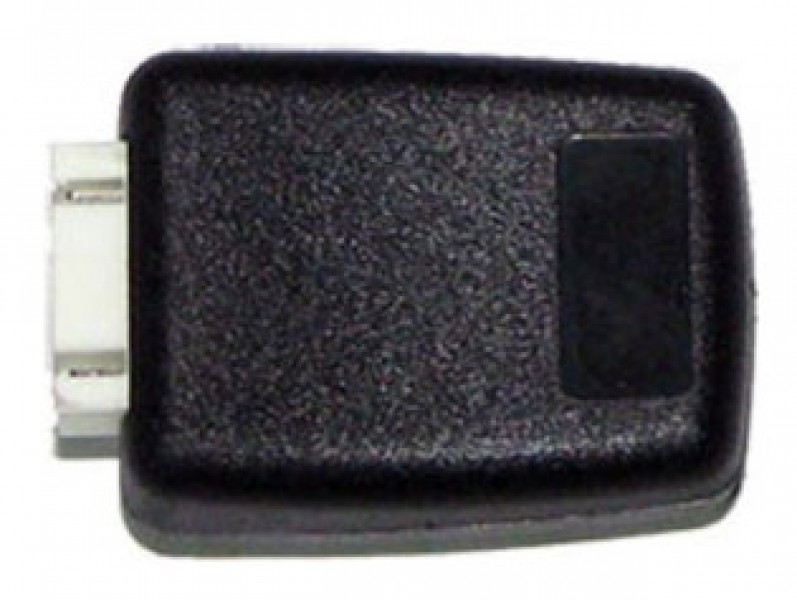

Датчик перемещения SOBR-DRIVE SENSOR 01

Датчик предназначен для определения перемещения автомобиля, стоящего на охране.

После включения датчика, при отсутствии вибраций, перемещений в течении пяти секунд происходит запоминание положения автомобиля. Изменение угла наклона, перемещение вызывает его сработку.

Перемещение автомобиля в продольном, поперечном направлении индицируется разными светодиодами.

Датчик рекомендуется устанавливать в салоне автомобиля в горизонтальной плоскости, на жестком основании с помощью двухсторонней клеящей ленты.

DS 01 имеет как отрицательный, так и положительный выход сработки. Имеется возможность переключения его чувствительности.

Сложный алгоритм цифровой обработки сигналов исключает ложные срабатывания от порывов ветра, проезжающего транспорта.



Технические характеристике.

1. Рабочее напряжение, …………………5 - 25 вольт;

2. Ток потребления, ……………………..не более 3мА;

3. Длительность импульса сработки,…...1 секунда;

4. Максимальный выходной ток:

отрицательного выхода сработки…. 50мА

положительного выхода сработки….. 2 мА;

5. Рабочий диапазон температур,……….- 40 - 85 ° С;

6. Габариты, ………………………………38х27х13



Пяти контактный разъём.

1. Зелёный - выход положительной сработки;

2. Синий - выход отрицательной сработки;

3. Чёрный - общий, «масса» автомобиля;

4. Красный - +12 V, питание датчика;

5. Белый - изменение чувствительности датчика, подключение к +12V

увеличивает его чувствительность.
